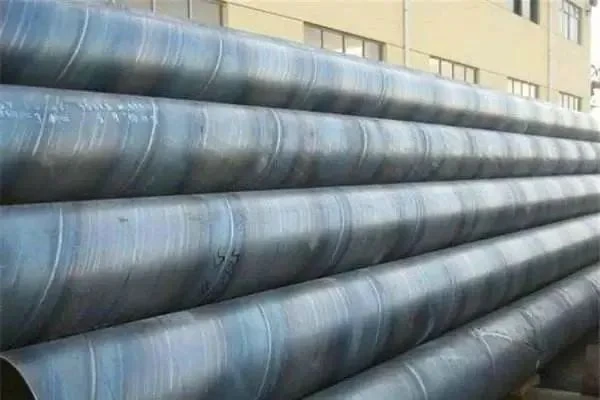

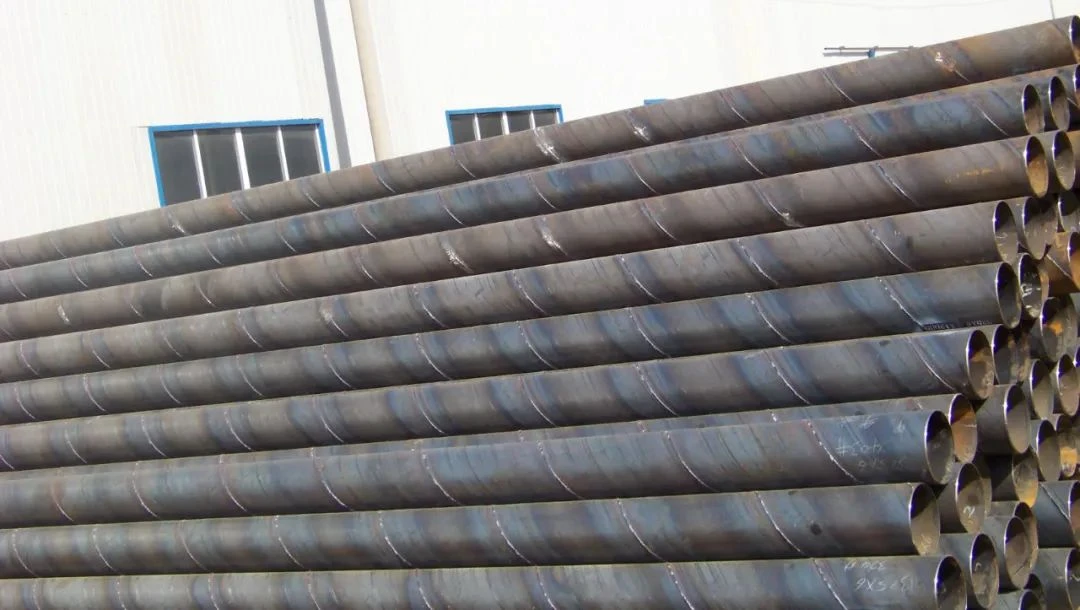

পাইপ পরিবহন, একটি দক্ষ, বিশেষ পরিবহন পদ্ধতি হিসাবে, তেল এবং গ্যাস পরিবহনের ক্ষেত্রে ক্রমবর্ধমান গুরুত্বপূর্ণ ভূমিকা পালন করেছে। বর্তমানে, বড়-ক্যালিবার পরিবহন পাইপলাইনগুলি প্রধানত সর্পিল ওয়েল্ডিং ইস্পাত পাইপ দ্বারা গঠিত। পরিবহন পাইপলাইনের নির্ভরযোগ্য অপারেশন নিশ্চিত করার জন্য, ব্যবহৃত সর্পিল ইস্পাত পাইপের গুণমান অবশ্যই কঠোরভাবে নিশ্চিত করা উচিত। অতএব, লুকানো বিপদগুলি দূর করার জন্য কারখানার বাইরে ইস্পাত পাইপ হওয়ার আগে ঝালাইগুলির অ-ধ্বংসাত্মক সনাক্তকরণ পরিচালনা করা প্রয়োজন।
ঢালাই ত্রুটি সনাক্তকরণের জন্য একটি কার্যকর পদ্ধতি হল নাড়ি প্রতিফলন আল্ট্রাসাউন্ড সনাক্তকরণ প্রযুক্তি ব্যবহার করা। কারণ এটি প্রধানত একটি ত্রুটি আছে কিনা তা নির্ধারণ করতে, টাইপ A ডিসপ্লে (A স্ক্যান) অতিস্বনক আবিষ্কারক ব্যবহার করা হয়। এটি অতিস্বনক এর প্রতিফলন বৈশিষ্ট্য ব্যবহার করে। ফ্লুরোসেন্ট স্ক্রিনে, উল্লম্ব স্থানাঙ্কগুলি প্রতিফলনের প্রতিধ্বনির পরিসরকে উপস্থাপন করে এবং অনুভূমিক স্থানাঙ্ক প্রতিফলনের প্রতিধ্বনির বিস্তারের সময়কে প্রতিনিধিত্ব করে। ত্রুটিপূর্ণ প্রতিফলন তরঙ্গের প্রশস্ততা এবং সময় অনুযায়ী ত্রুটির আকার এবং অবস্থান নির্ধারণ করুন। এটি ওয়ার্কপিসের পৃষ্ঠের প্রতিফলন তরঙ্গ, F একটি ত্রুটিযুক্ত তরঙ্গ এবং B হল নীচের প্রতিফলন তরঙ্গ।
স্বয়ংক্রিয় প্রোব সিস্টেম একটি অতিস্বনক আবিষ্কারক গঠিত. পুরো সিস্টেমে একটি অতিস্বনক আবিষ্কারক, পরিবহন যান এবং ওয়েল্ড ট্র্যাকিং এজেন্সি রয়েছে। অতিস্বনক আবিষ্কারক ঢালাই সীম সনাক্তকরণের জন্য ব্যবহৃত হয়। এখানে, বৃত্তাকার বৃত্তাকার পরিধি বরাবর বিতরণ করা টিল্ট প্রোবগুলি ওয়েল্ডের ত্রুটিগুলি যেমন গর্ত, ফাটল, অবশিষ্টাংশ, অসম্পূর্ণ গভীরতা এবং অপরিশোধিত প্ল্যাটফর্মগুলি সনাক্ত করতে ব্যবহৃত হয়। পরিবহন যান মোবাইল ব্যবহার করা হয়. ইস্পাত পাইপের জন্য, পরীক্ষার সময়, ইস্পাত পাইপটি পরিবহন গাড়িতে স্থাপন করা হয় এবং ওয়েল্ডিং ট্র্যাকিং সিস্টেমের নীচে পাঠানো হয়। স্টিলের পাইপ ঘোরাতে ঘোরাতে গাড়ি এগিয়ে যায়। এই দুটি আন্দোলন ইস্পাত পাইপের সর্পিল আন্দোলনে একত্রিত হয়। আদর্শভাবে, ইস্পাত পাইপের ফিড এবং ঘূর্ণন কঠোরভাবে সিঙ্ক্রোনাইজ করা আবশ্যক। যখন ইস্পাত পাইপ ওয়েল্ডের সর্পিল কোণ অপরিবর্তিত থাকে, তখন ঝালাইগুলি সনাক্তকরণ সিস্টেমের সনাক্তকরণ সীমার মধ্যে কঠোরভাবে থাকে। ওয়েল্ড ট্র্যাকিং সিস্টেম হল অতিস্বনক আবিষ্কারকের বাহক, যা ইস্পাত পাইপ ওয়েল্ডের কেন্দ্র ট্র্যাক করতে ব্যবহৃত হয়। পরিদর্শনের নির্ভুলতা এবং নির্ভরযোগ্যতা নিশ্চিত করার জন্য, ওয়েল্ডিং ট্র্যাকিং সিস্টেমে অতিস্বনক প্রোব সিস্টেম ইনস্টল করা দরকার।
পরিবর্তে, উপরের সনাক্তকরণ প্রযুক্তির চেয়ে এক্স-রে সনাক্তকরণ প্রযুক্তির আরও সুবিধা রয়েছে। এক্স-রে সরঞ্জামগুলি শুধুমাত্র বিভিন্ন ওয়েল্ডিং পাইপের অদৃশ্য ঢালাই জয়েন্টগুলি সনাক্ত করতে পারে না, তবে বুদ্ধিমত্তার সাথে পরীক্ষার ফলাফলগুলি বিশ্লেষণ করে, "প্রথম যোগ্যতা হার" এবং "শূন্য ত্রুটি" লক্ষ্য অর্জনের জন্য কার্যকর সনাক্তকরণ পদ্ধতি প্রদান করে।
অতএব, লোকেরা প্রায়শই পরীক্ষার জন্য এক্স-রে সরঞ্জাম ব্যবহার করে। এটি ঢালাইয়ের গুণমান পরীক্ষা করার জন্য একটি স্পষ্ট দৃশ্যমান দৃষ্টিভঙ্গি তৈরি করতে অস্বচ্ছ উপকরণগুলি প্রবেশ করতে এক্স-রে ব্যবহার করে।
যে পণ্যগুলি ভিজ্যুয়াল পরিদর্শন দ্বারা চেক করা যায় না তাদের জন্য, পরিমাপ করা বস্তুর অভ্যন্তরীণ কাঠামো প্রদর্শনের জন্য বিভিন্ন ঘনত্বের উপাদানগুলি ভেদ করতে এক্স-রে সরঞ্জাম ব্যবহার করুন যাতে বস্তুটিকে ক্ষতি না করে অবজেক্টটি পর্যবেক্ষণ করা যায়। বস্তুর ভিতরে সমস্যা এলাকা পরীক্ষা করুন। বর্তমানে, এক্স-রে সরঞ্জাম ব্যবহার করে পরিদর্শন আইটেমগুলির মধ্যে প্রধানত অন্তর্ভুক্ত রয়েছে: IC প্যাকেজিংয়ে ত্রুটি পরিদর্শন, দুর্বল বা ব্রিজ এবং ধাঁধা, এসএমটি সোল্ডার জয়েন্ট পরিদর্শন, বিভিন্ন সংযুক্ত তারগুলিতে ঘটতে পারে এমন চেক এবং সোল্ডার উপাদানের অখণ্ডতা।
